高频HF智能书架天线调谐板概述
RFID高频HF智能书架天线调谐板HA82XX，是我司针对智能书架、智能耗材柜开发的高性能天线调谐板，主要应用于天线立式摆放场合，可根据客户现场环境和客户要求尺寸调制13.56MHz标准频率天线，结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、医疗耗材管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜等RFID智能柜应用领域。
应用案例：RFID天线HA82XX用于高值耗材柜管理
应用案例：RFID天线HA82XX用于智能书架微型图书馆
高频HF智能书架天线调谐板参数
型号：HA82XX；
尺寸：82mmx21mmx9mm（非实际天线尺寸）；
净重：6g；
工作温度：-10~+50℃
贮藏温度：-25~+80℃
支持ISO/IEC15693、ISO18000-3协议读写器和电子标签；
可支持达至5W射频功率；
驻波比：<1.1；
单天线感应距离可达30cm（天线线圈20*26cm，读写器功率5W，50x50mm图书标签）；
同轴线缆MCX接口；
注意：此天线调谐板必须结合我司HR77XX系列读写器和HA70XX功分板使用。

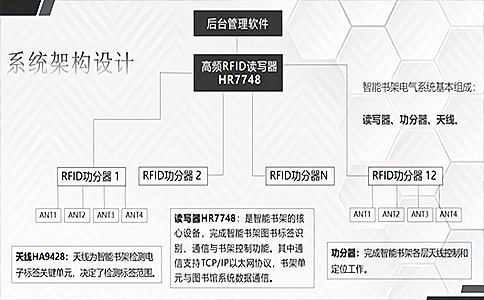

高频HF智能书架天线调谐板配套使用方式：

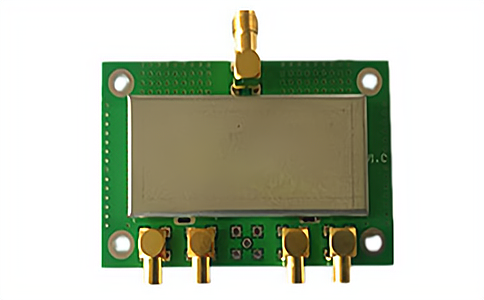

RFID高频HF（13.56MHz）智能天线功分板HA70XX，是我司针对智能书架、智能耗材柜开发的高性能天线功分板，主要应用于多天线功率分配场合，可定制4或6路天线集中到一个读写器天线接口，结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、漂流书柜、药品寄售柜、流利架等RFID系统应用领域。
RFID高频HF（13.56MHz）智能天线功分板HA70XX

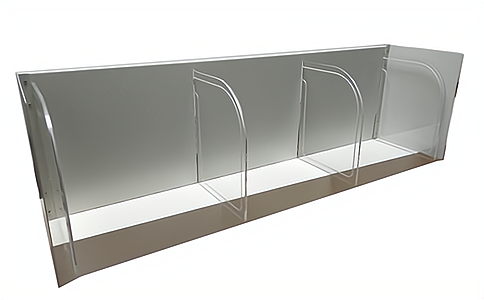

RFID智能书架/档案柜专用单元层天线HA9428，是我司针对智能文件管理设计的13.56MHz高性能的ISO/IEC 15693天线，主要由功分板（目前支持四口和六口）、天线调谐板、有机玻璃板、金属外壳组成，可以准确读取层叠摆放的图书档案标签（书籍厚度4mm以上），并且能精准控制天线识别范围，防止串读到书架外和上下层RFID电子标签。功分板可连接到我司一口，四口，八口，十二口，二十四口，三十二口数字信号读写器组合成不同层数的智能书柜，产品已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、共享图书、漂流书柜、分布式图书馆等文件管理场合。
高频HF智能书架天线调谐板相关RFID设备介绍
RFID高频珠宝管理读写器HR7738，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1协议电子标签读写器，处理速度比模拟信号快60%以上，射频输出功率0.5-5W可软件调节。成功用于新零售无人售货柜，智能文件柜、商品定位、试管试剂管理、娱乐行业筹码管理、智能图书柜、智能档案柜、药品寄售柜、流利架、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域。
RFID高频HF新零售售货柜读写器HR7768，是一款高性能的ISO/IEC 15693 ISO 18000-3 Model 1协议电子标签读写器，支持24路天线接口，采用全数字信号处理设计，射频输出功率0.5-5W可软件调节。广泛用于新零售无人售货柜，智能图书柜、试管试剂管理、娱乐行业筹码管理、流利架、智能档案柜、药品寄售柜、智能文件柜、商品定位、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域。
RFID高频ISO/IEC18000-3 M3协议读写器HR3768，遵循ISO/IEC18000-3 EPC Class-1协议，作为比第二代的PJM技术更快的高频RFID，识别速度可达240张以上/秒，另外对标签层叠读取效果好，对于叠放在一起的档案，印鉴卡，证照，保密文件有良好的识别效果。采用软件调整输出功率（0.5-7W），可适应各种应用场合，可广泛用于档案管理（每页档案都贴标签），印鉴卡层叠读取、银行抵押证件管理、汽车合格证管理、行业保密文件管理、智能文件柜、生物血样采集卡管理等RFID标签重叠识别应用领域。。
高频ISO/IEC18000-3 M3协议读写器HR3768
RFID智能书架/档案柜专用书立天线HA2621是我司针对智能立式文档管理设计的高性能天线，预留螺丝安装孔位，方便安装到各类文件智能柜中，结合精细的天线线材选择，实现对电子标签的稳定感应效果，产品已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、共享图书、漂流书柜、分布式图书馆等文件管理场合。
RFID高频HF图书不干胶标签HT6507是高频图书档案管理专用标签，工作频率13.56MHz，ISO/IEC 15693协议，采用独特的标签天线设计，能进行远距离多标签的读取，广泛用于图书馆管理、档案管理、无人零售、资产管理、服装管理、产线管理、设备巡检等领域。
RFID智能文件柜HZDA，采用13.56MHz频率ISO/IEC18000-3Mode3协议阅读器HR3768和HA2621智能书架专用天线，Android系统6.0以上系统，21寸触摸显示屏，结合智能柜门锁控制器，实现对重要文件的实时监管。系统可准确定位每层的文件，智能文件柜不需要屏蔽信号，柜外没有识别区，智能档案柜内部高频读写器通过APP控制，在借用或归还文件时对带有电子标签的文件进行扫描识别，使用NFC手机、14443A/B射频卡，15693协议IC卡、身份证或二维码作为用户权限进行借还操作。主要用于机密文件，人事档案、机密档案、设计图纸、抵押证件、银行印章卡、重要流通文件、重要标本等纸质文件进行智能管理。
RFID智能文件柜演示视频
您看高频HF智能书架天线调谐板HA82XX能否满足您的场景？马上联系技术顾问，免费获取针对性方案！
